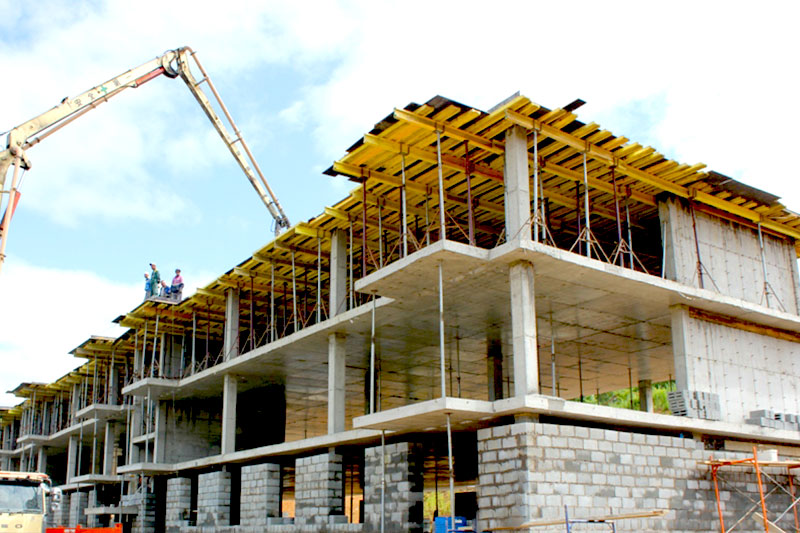

بررسی ظرفیت باربری و استانداردهای جک سقفی ۴ متری

جک های سقفی یکی از ابزارهای کاربردی در زمان ساخت و ساز و بتن ریزی هستند. این ابزار وزن سقف را تحمل می کند و از ریزش ناگهانی قالب های سقف در زمان بتن ریزی جلوگیری می کند. انتخاب نوع جک سقفی مناسب در ابعاد و وزن متناسب با پروژه یکی از چالش های مهمی است که می تواند ایمنی و صحت اجرای پروژه را تضمین کند. در این مقاله قصد داریم شما را با یکی از پرکاربردترین انواع جک های سقفی با ابعاد 4 متر آشنا کنیم و کاربردها و مزایا و معایب استفاده از آن را به شما معرفی کنیم.

مشخصات فنی و محدوده ظرفیت باربری جک سقفی

جک های سقفی بر اساس اندازه، وزن و ارتفاع تنظیم شده، ظرفیت باربری متفاوتی دارند. ساختار عمومی جک سقفی 4 متری شامل لوله بیرونی، لوله داخلی قابل تنظیم و رزوه ها یا پین های قفل کننده است که باعث می شود ظرفیت محوری تحت تأثیر ارتفاع تنظیمی قرار گیرد؛ هرچه جک بلندتر تنظیم شود، ظرفیت محوری کاهش می یابد.

برای نمونه، گزارش های فنی تولیدکنندگان معتبر نشان می دهد که محدودیت های بار محوری برای مدل های مختلف جک سقفی در بازه ای از تقریباً ۷ kN تا ۴۲.۵ kN قرار می گیرد؛ به عبارت دیگر برای برخی مدل ها در ارتفاع های بلند مقدار بار مجاز تا حدود ۷ kN کاهش می یابد.

مکانیزم و عوامل مؤثر بر ظرفیت باربری جک سقفی ۴ متری

جک سقفی ۴ متری یک سیستم لوله ای تلسکوپی است که برای تحمل بارهای فشاری طراحی شده است. این جک ها معمولاً از دو قسمت اصلی لوله بیرونی (ماده) و لوله داخلی (نر) تشکیل شده اند که با استفاده از پین و دنده تنظیمی (رزوه)، ارتفاع آن ها تنظیم می شود. ظرفیت باربری این جک ها یک عدد ثابت نیست، بلکه تابعی از چند متغیر کلیدی مهندسی است:

• طول آزاد (ارتفاع فعال)

 مهم ترین عامل در کاهش ظرفیت باربری، افزایش ارتفاع جک است. بر اساس فرمول های کمانش، با افزایش طول، مقاومت فشاری به شدت کاهش می یابد. به عنوان مثال، ظرفیت باربری یک جک در ارتفاع ۲ متر می تواند تا چند برابر ظرفیت آن در ارتفاع ۴ متر باشد. برای یک جک ۴ متری، ظرفیت در حداکثر ارتفاع (۴ متر) به دلیل خطر کمانش، کمترین مقدار خود را داراست و باید با احتیاط فراوان مورد استفاده قرار گیرد. بنابراین اگر از جک سقفی 4 متری برای نگهداری قالب سقف استفاده می شود تعداد آن باید بیشتر از زمانی باشد که از جک های 2 متری برای این کار استفاده می شود.

• کیفیت مواد و ضخامت لوله

استفاده از لوله های با استاندارد ST37 و با حداقل ضخامت ورق مشخص (معمولاً ۲ تا ۲.۵ میلی متر برای لوله بیرونی و ۲ تا ۳ میلی متر برای لوله داخلی) برای اطمینان از مقاومت کافی ضروری است. ضخامت کمتر از حد استاندارد، به ویژه در لوله داخلی و رزوه، ریسک کمانش موضعی و خرد شدن تحت بار را در جک سقفی 4 متری افزایش می دهد.

• کیفیت جوشکاری و اتصالات

محل های جوش، به خصوص در نقاط اتصال سرجک، کف جک و پایه رزوه، باید دارای نفوذ کافی و بدون عیب باشند تا در بارگذاری تنش های متمرکز ایجاد نشود. شکست در این نواحی می تواند به ریزش کل سیستم منجر شود.

• وضعیت ظاهری و سلامت جک

جک هایی که دچار خمیدگی (انحنای اولیه)، خوردگی شدید یا آسیب به رزوه و پین شده اند، دیگر ظرفیت طراحی شده اولیه را ندارند. هرگونه انحنای اولیه، به طور فزاینده ای خطر کمانش را در طول افزایش می دهد. بنابراین هنگام استفاده از جک های سقفی 4 متری باید سلامت جک را چک کنید و هر گونه آسیب دیدگی را شناسایی کنید.

به طور کلی، ظرفیت باربری مهندسی شده برای یک جک ۴ متری استاندارد (با احتساب ضریب اطمینان) در حداقل ارتفاع (مثلاً ۲ متر) می تواند به حدود ۱۵۰۰ تا ۲۰۰۰ کیلوگرم برسد، اما در حداکثر ارتفاع (۴ متر)، این مقدار به طور معمول به ۷۰۰ تا ۱۰۰۰ کیلوگرم کاهش می یابد. این کاهش شدید، لزوم محاسبات دقیق تعداد جک ها در یک سقف بتنی با در نظر گرفتن بار بتن، قالب و سربار اجرایی را پررنگ می سازد. استفاده از این جک ها فراتر از محدودیت های ایمنی که سازنده تعیین کرده، غیرقابل قبول است.

نکات خرید جک سقفی 4 متری

اگر با توجه به شرایط پروژه و نیازسنجی های انجام شده تصمیم به خرید جک سقفی 4 متری گرفتید لازم است در زمان انتخاب جک ها و استفاده از آن ها به موارد زیر توجه کنید:

• دیتاشیت و بارگذاری اعلامی (Safe Working Load در ارتفاع های مختلف) را از تولیدکننده دریافت و مکتوب نگه دارید.
• گواهی ها و اطلاعات استاندارد (مثلاً انطباق با EN / BS یا تست های لود) را بررسی کنید.
• کیفیت پوشش (گالوانیزه یا رنگ شده) برای دوام و جلوگیری از خوردگی اختصاصی اهمیت دارد.
• قطعات یدکی و تجهیزات جانبی (شاسی، سری U-head یا fork, base plate) را از همان تأمین کننده تهیه کنید.

قیمت نیز یکی از عوامل مهم دیگری است که در انتخاب و خرید جک سقفی 4 متری مناسب با بودجه پروژه تاثیر گذار است. لازم به ذکر است که قیمت جک سقفی 4 متری تحت تأثیر برند، ضخامت ورق، گالوانیزه بودن، میزان سفارش (تعداد) و بازار منطقه ای است. از آنجا که قیمت ها نوسان دارند، بهتر است پیش فاکتور از حداقل ۳ فروشنده معتبر بگیرید و همراه دیتاشیت مقایسه کنید.

ظرفیت باربری و استانداردسازی جک سقفی ۴ متری نه یک موضوع حاشیه ای، بلکه ستون فقرات ایمنی در فاز اجرای سازه های بتنی است. از منظر مهندسی، ظرفیت واقعی این جک ها به شدت تحت تأثیر ارتفاع فعال، ضخامت لوله و کیفیت ساخت قرار دارد و در حداکثر ارتفاع خود، به مراتب کمتر از مقادیر اسمی در ارتفاعات پایین تر است. انطباق با استانداردهای داخلی و بین المللی مانند EN 1065 و رعایت دقیق الزامات اجرایی (از زیرسازی مناسب تا توزیع متوازن بار)، تنها راه برای به حداقل رساندن ریسک کمانش و ریزش سازه های موقت است.

 انتخاب جک با کیفیت، حتی با صرف هزینه بالاتر که بر قیمت جک سقفی ۴ متری تأثیر می گذارد، در بلندمدت یک سرمایه گذاری حیاتی برای جلوگیری از فجایع و توقف های پرهزینه پروژه محسوب می شود. در نهایت، ایمنی و موفقیت یک پروژه ساختمانی، در گرو دقت به جزئیات فنی کوچک، اما حیاتی مانند یک جک سقفی ساده است.
