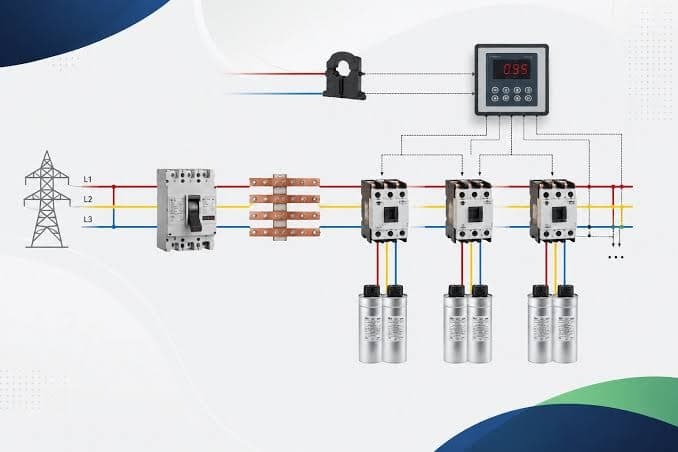

نحوه اتصال بانک خازنی به شبکه [اصول + آموزش نصب بدون خطا]

پیش از اقدام به طراحی سیستم‌های اصلاح ضریب توان، بسیاری از کارفرمایان می‌پرسند که اساساً بانک خازنی چیست و چگونه مانع از هدررفت انرژی می‌شود؟ به زبان ساده، بانک خازنی مجموعه‌ای از خازن‌های سه فاز صنعتی به همراه تجهیزات کنترلی، سوئیچینگ و حفاظتی است که وظیفه تأمین توان راکتیو مورد نیاز تجهیزات سلفی (الکتروموتورها، پمپ‌ها، چیلرها و ترانسفورماتورها) را بر عهده دارد تا این جریان از شبکه سراسری کشیده نشود. اتصال اصولی این تجهیزات به شبکه فشار ضعیف نیازمند تسلط بر مدارهای قدرت، فرمان و محاسبات حفاظتی است؛ زیرا هرگونه خطا در نصب ترانس جریان (CT) یا سیم‌کشی پله‌ها می‌تواند منجر به سوختن خازن‌ها، خطای خوانش رگولاتور و حتی جریمه‌های سنگین در فیش برق گردد. از سوی دیگر، سفارش تابلو از یک کارگاه معتبر یا همکاری با یک تولید کننده تابلو برق در تهران خیال خریدار را از شینه‌کشی استاندارد، عایق‌بندی مطمئن و تهویه مناسب راحت می‌کند.

۱. اصول اولیه و پیکربندی اتصال بانک خازنی به شبکه

اتصال سیستم‌های اصلاح ضریب توان بر پایه سه روش استاندارد زیر صورت می‌پذیرد:

• روش جبران‌سازی متمرکز (Central Compensation): نصب تابلوی خازنی اتوماتیک مجهز به رگولاتور دقیقاً در ورودی تابلوی اصلی توزیع (MDP). این روش اقتصادی‌ترین و رایج‌ترین حالت برای خطوط با بارهای متغیر است.
• روش جبران‌سازی گروهی (Group Compensation): استقرار خازن‌ها در تابلوی توزیع فرعی یک بخش خاص از کارخانه یا ساختمان با بارهای مشابه هم‌زمان.
• روش جبران‌سازی انفرادی (Individual Compensation): اتصال مستقیم یک خازن مستقل به دو سر الکتروموتورهای بزرگ بدون رگولاتور، به طوری که هم‌زمان با موتور خاموش و روشن شود.

جدول مقایسه‌ای ادوات کلیدی درون تابلوی بانک خازنی و عملکرد آنها

پیاده‌سازی صحیح اتصال بانک خازن در ۶ گام متوالی زیر انجام می‌پذیرد:

۱. نصب فیزیکی و رعایت فواصل تهویه:

تابلو را در فاصله‌ای ایمن (حداقل ۳۰ سانتی‌متر از دیوار پشتی) و در نزدیکی شینه‌های تابلوی اصلی نصب کنید تا طول کابل‌های قدرت به حداقل برسد.

۲. استقرار صحیح ترانس جریان (CT):

یک عدد CT با کلاس ۰/۵ بر روی یکی از فازهای اصلی شبکه ورودی (قبل از تمامی مصرف‌کننده‌ها و قبل از انشعاب تغذیه خازن) قرار دهید:

• جهت علامت P۱ باید به سمت ورودی شبکه و P۲ به سمت بار باشد.
• پایانه‌های ثانویه (S۱ و S۲) را با کابل شیلددار حداقل ۲/۵ میلی‌متر مربع به ورودی جریان رگولاتور متصل نمایید.

۳. اتصال مدار قدرت خازن‌ها به شینه‌ها:

کابل‌های تغذیه قدرت را از خروجی کلید اتوماتیک اصلی تابلوی خازنی به شینه‌های تابلوی اصلی متصل کنید. سطح مقطع کابل‌ها باید حداقل ۱/۳ تا ۱/۵ برابر جریان نامی کل خازن‌ها در نظر گرفته شود.

۴. سیم‌کشی مدار فرمان و تغذیه رگولاتور:

تغذیه ولتاژی رگولاتور (معمولاً ولتاژ فاز-نول یا فاز-فاز بسته به مدل دستگاه) را متصل کنید. دقت کنید فازی که نمونه‌برداری ولتاژ از آن انجام می‌شود باید دقیقاً با زاویه استقرار CT هماهنگ باشد تا رگولاتور دچار خطای زاویه نشود.

۵. سیم‌کشی بوبین کنتاکتورها:

پایانه‌های خروجی رله‌های رگولاتور (پله‌های ۱، ۲، ۳ و ...) را به بوبین کنتاکتورهای خازنی متصل کنید و از تیغه‌های فرمان رله برای اعلام آلارم خطاهای حرارتی استفاده نمایید.

۶. تنظیم پارامترهای رگولاتور و تست آزمایشی:

پارامترهایی نظیر ضریب تبدیل CT (مثلاً ۴۰۰ به ۵)، مقدار کیلووار هر پله، زمان تأخیر پله‌ها (حداقل ۳۰ تا ۶۰ ثانیه جهت تخلیه الکتریکی) و ضریب توان هدف (۰/۹۵ تا ۰/۹۸) را وارد کنید و عملکرد پله‌ها را در حالت دستی (Manual) و سپس خودکار (Auto) بسنجید.

جدول چک‌لیست و خطاهای متداول در اتصال بانک خازنی

• تخلیه بار پایانه‌ها: هرگز پیش از گذشت حداقل ۳ دقیقه از قطع برق، به پایانه‌های خازن دست نزنید؛ حتی در صورت وجود مقاومت‌های داخلی تخلیه، سنجش ولتاژ با ولت‌متر الزامی است.
• ارتینگ مناسب تابلو: شینه ارت اصلی تابلوی خازنی باید با هادی استاندارد به چاه ارت متصل شود و بدنه تمامی خازن‌های فلزی نیز هم‌پتانسیل شوند.
• کنترل حرارت داخلی تابلو: دمای کارکرد مناسب خازن‌ها زیر ۴۰ درجه سانتی‌گراد است؛ حتماً از فن‌های تابلویی خنک‌کننده مجهز به فیلتر ضدگردوغبار و ترموستات خودکار استفاده کنید تا گرمای تولیدشده از مقاومت‌ها تخلیه شود.

نتیجه گیری

اتصال اصولی بانک خازنی به شبکه فشار ضعیف، متضمن افزایش راندمان خطوط انتقال، آزادسازی ظرفیت ترانسفورماتور و رفع قطعی جریمه‌های توان راکتیو است. دقت در جهت‌گیری ترانس جریان، به‌کارگیری کنتاکتورهای دارای مقاومت پیش‌شارژ، تنظیم صحیح زمان تخلیه پله‌ها و نظارت بر بار هارمونیکی شبکه، پایه‌های یک نصب موفق و بدون خطا به شمار می‌روند. با اجرای اصولی این مراحل، سیستمی با دوام بالا، کمترین هزینه نگهداری و ایمنی کامل حاصل خواهد شد.
